Полный гид по выбору углеткани для карбоновых деталей: плотность (г/м²), тип плетения (plain, twill, satin, UD), ширина рулона, производители и совместимость с разными смолами.

Углеткань - это основа любой карбоновой детали. Можно купить лучшую смолу, собрать идеальный вакуумный пакет, выверить температурный режим до десятых долей градуса - но если ткань выбрана неправильно, деталь либо не будет держать форму, либо окажется перетяжелённой, либо просто некрасиво ляжет на криволинейной поверхности. Выбор углеткани - это не вопрос «какая лучше», а вопрос «какая подходит для конкретной задачи». В этой статье разбираем все параметры, которые нужно знать перед покупкой.

Плотность ткани: что означают граммы на квадратный метр

Плотность углеткани измеряется в граммах на квадратный метр (г/м² или gsm). Это самый важный параметр, потому что от него зависит, сколько слоёв ткани нужно для достижения заданной толщины детали и сколько смолы потребуется для пропитки.

Стандартные плотности и их применение:

• 90-120 г/м² (1K-3K). Тонкая ткань для поверхностных слоёв. Используется как первый слой, который даёт красивую фактуру без просвечивания нижележащих слоёв. Также для мелких деталей с радиусом гибки менее 5 мм.
• 160-200 г/м² (3K). Самый ходовой диапазон. Подходит для 80% задач: автотюнинг, дроны, спортинвентарь, декор. Хорошо драпируется на криволинейных поверхностях, даёт чёткий рисунок плетения.
• 240-300 г/м² (3K-6K). Средняя плотность для силовых слоёв. Быстрее набирает толщину, чем 200 г/м², но хуже драпируется на сложной геометрии. Используется для деталей, где важна скорость набора толщины, а не эстетика.
• 400-650 г/м² (6K-12K). Толстая ткань для крупногабаритных деталей: капоты, корпуса лодок, архитектурные элементы. Требует больших радиусов гибки (от 15-20 мм). Экономит время укладки, но увеличивает расход смолы.

Практическое правило: для первого слоя (эстетического) берите 160-200 г/м², для набора толщины - 200-300 г/м². Если деталь имеет острые углы и малые радиусы - только 160-200 г/м², иначе ткань будет топорщиться и образовывать складки.

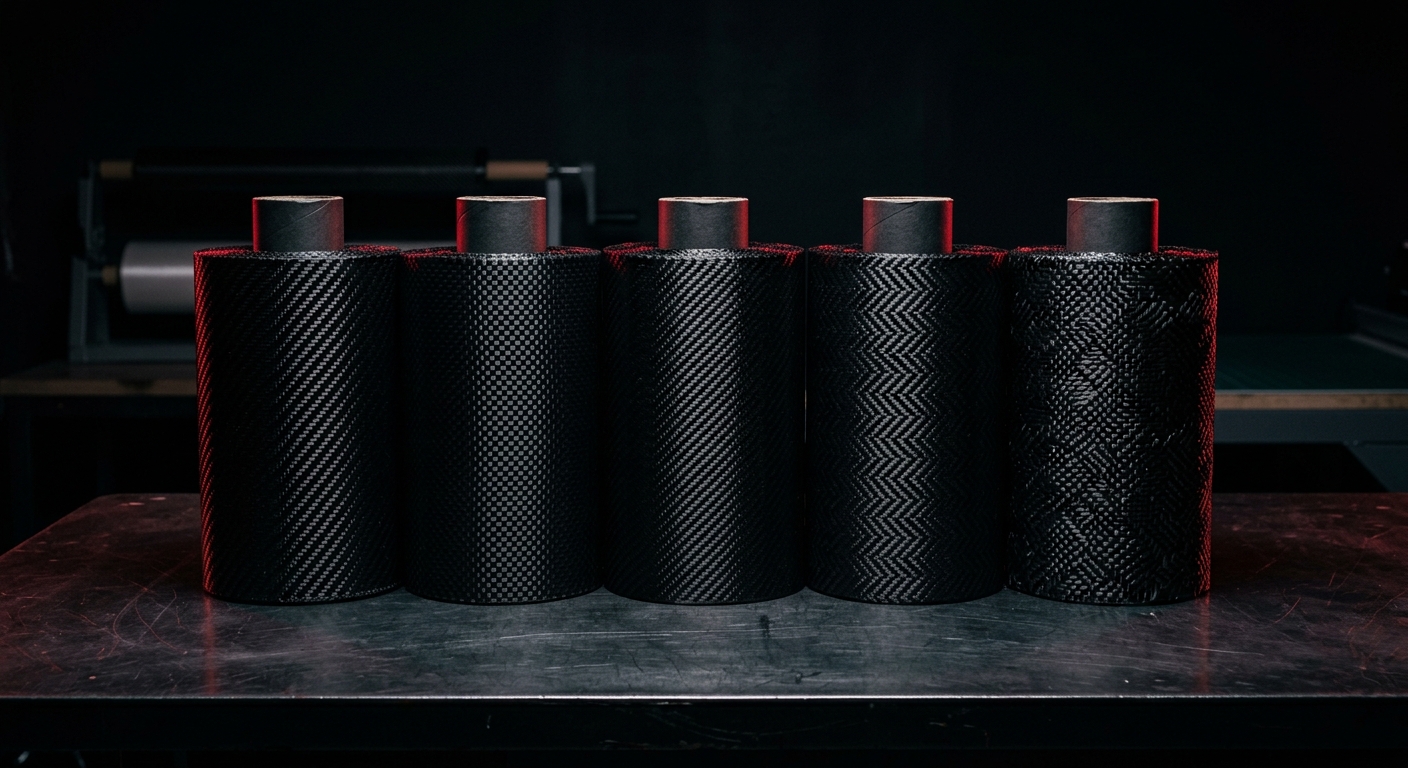

Типы плетения: как рисунок влияет на свойства

Плетение углеткани определяет не только внешний вид, но и механические свойства, драпируемость и удобство работы. Основных типов четыре:

Полотняное плетение (Plain Weave). Каждое волокно основы проходит над одним волокном утка и под следующим - простейшая «шахматная доска». Характеристики:

• Максимальная стабильность - ткань не тянется и не искажается при укладке.
• Худшая драпируемость - из-за частых перегибов волокон ткань жёсткая и плохо ложится на криволинейные поверхности.
• Симметричные свойства вдоль и поперёк.
• Характерный мелкий рисунок «в клеточку».

Саржевое плетение (Twill Weave). Волокно основы проходит над двумя волокнами утка и под одним - образуется диагональный «ёлочный» рисунок. Самый популярный тип для карбоновых деталей:

• Отличная драпируемость - меньше перегибов, чем у plain, ткань мягче.
• Красивый узнаваемый рисунок - тот самый «карбоновый» узор.
• Хороший баланс прочности и веса.
• Стандарт для автотюнинга и видимых деталей.

Сатин/атлас (Satin Weave). Волокно основы проходит над 4-7 волокнами утка и под одним. Редкие перегибы дают максимальную драпируемость:

• Лучшая драпируемость среди всех типов - ложится на сложную геометрию без складок.
• Гладкая поверхность с минимумом текстуры - менее выраженный рисунок.
• Используется для аэродинамических деталей и сложной геометрии.
• Дороже twill на 20-40%.

Однонаправленная ткань (UD - Unidirectional). Все волокна идут в одном направлении, скреплённые редкой поперечной нитью или термопластичной сеткой:

• Максимальная прочность и жёсткость вдоль волокон (до 2 раз выше, чем у ткани).
• Минимальная прочность поперёк - требует перекрёстной укладки слоёв.
• Используется для силовых элементов: лонжероны, балки, усиления.
• Не используется для видимых поверхностей - нет декоративного рисунка.

Количество филаментов: 1K, 3K, 6K, 12K

Буква «K» в маркировке означает «тысяча филаментов (нитей) в одном жгуте». 3K = 3 000 нитей, 12K = 12 000 нитей. Чем больше K, тем толще отдельный жгут и тем грубее выглядит ткань.

• 1K (1 000 нитей). Очень тонкая, почти шёлковая ткань. Используется для ювелирных деталей, часов, декора премиум-класса. Дорогая и редкая.
• 3K (3 000 нитей). Золотой стандарт. Хороший баланс между эстетикой, драпируемостью и стоимостью. 90% рынка углеткани - это 3K.
• 6K (6 000 нитей). Более грубый рисунок, заметно более толстые жгуты. Используется для силовых слоёв и крупных деталей, где эстетика не на первом месте.
• 12K (12 000 нитей). Очень грубая ткань с крупным рисунком. Применяется в промышленности: трубы, профили, усиление конструкций.

Для видимых деталей всегда берите 3K. 6K и 12K - только для внутренних силовых слоёв или промышленных изделий, где внешний вид не важен.

Ширина рулона: стандартные размеры

Углеткань продаётся в рулонах стандартной ширины. Самые распространённые:

• 1000 мм - самый ходовой размер. Подходит для большинства деталей автотюнинга и мелкосерийного производства.
• 1250-1500 мм - для крупных деталей: капоты, двери, корпуса лодок.
• 200-300 мм - узкие рулоны для лент и локального усиления.

При покупке учитывайте: если деталь шире рулона, придётся стыковать полотна. Стык всегда виден, поэтому для эстетических деталей старайтесь, чтобы ширина рулона перекрывала деталь с запасом на обрезку.

Производители: кого выбирать

Рынок углеткани делится на три эшелона:

Премиум (Япония, Германия, США): Toray, Mitsubishi, SGL, Hexcel. Эталонное качество: стабильная плотность, ровное плетение, отсутствие узлов и ворса. Цена в 2-4 раза выше китайских аналогов. Используется в авиации, автоспорте и там, где требуется сертификация материала.

Средний сегмент (Турция, Тайвань): DowAksa, Formosa Taffeta. Хорошее качество по разумной цене. Стабильность чуть ниже, чем у японцев, но для коммерческого производства - отличный выбор.

Бюджетный сегмент (Китай): Десятки производителей, качество варьируется от «почти как Toray» до «лучше бы я купил стеклоткань». Главная проблема - нестабильность: в одном рулоне плотность может гулять на ±10%, встречаются узлы, ворс, масляные пятна. Для обучения и прототипов - нормально. Для коммерческих деталей - риск.

Практический совет: если вы только начинаете - берите китайскую ткань 200 г/м² 3K twill. Она прощает ошибки и не разоряет бюджет. Когда выйдете на стабильное качество - переходите на турецкую или японскую.

Совместимость со смолами

Не всякая углеткань одинаково хорошо пропитывается разными смолами. Ключевой параметр - аппрет (замасливатель), которым обработаны волокна для защиты от истирания и улучшения адгезии.

• Эпоксидный аппрет. Совместим с эпоксидными смолами. Это 95% рынка - берите такую ткань, не ошибётесь.
• Полиэфирный/винилэфирный аппрет. Для полиэфирных и винилэфирных смол. Не совместим с эпоксидкой - адгезия будет плохой.
• Универсальный аппрет. Работает с любыми смолами, но адгезия чуть хуже, чем у специализированного.

Всегда уточняйте у продавца тип аппрета. Если продавец не знает - ищите другого продавца. Ошибка с аппретом может привести к расслоению детали через месяц эксплуатации.

Как рассчитать количество ткани для детали

Простая формула для расчёта:

Количество слоёв = (желаемая толщина детали в мм × 1,5) / (плотность ткани в г/м² / 1000)

Пример: нужна деталь толщиной 2 мм из ткани 200 г/м². Считаем: (2 × 1,5) / (200 / 1000) = 3 / 0,2 = 15 слоёв.

Коэффициент 1,5 - это эмпирическая поправка на содержание смолы. При вакуумной инфузии объёмная доля волокна составляет 50-55%, поэтому толщина ламината примерно в 1,5 раза больше, чем суммарная толщина сухой ткани.

Расход ткани на деталь: площадь детали × количество слоёв × 1,15 (запас на обрезку). Для детали 500×300 мм (0,15 м²) и 15 слоёв: 0,15 × 15 × 1,15 = 2,59 м² ткани. В рулоне шириной 1 м это 2,6 погонных метра.

Хранение углеткани

Углеткань гигроскопична - впитывает влагу из воздуха. Влажная ткань при инфузии или автоклавном формовании выделяет пар, который создаёт пузыри и пористость в ламинате. Правила хранения:

• Храните рулоны в сухом помещении с влажностью не выше 60%.
• Перед использованием просушите ткань в термошкафу при 60-80 °C в течение 2-4 часов.
• Не храните ткань на полу - только на стеллажах.
• После вскрытия упаковки используйте ткань в течение 1-2 месяцев - со временем аппрет деградирует.

Выводы

Выбор углеткани сводится к четырём вопросам: какая плотность нужна для вашей детали, какое плетение даст нужный баланс эстетики и драпируемости, какой производитель соответствует вашему бюджету и совместим ли аппрет с вашей смолой.

Для 90% начинающих задач удачный выбор - углеткань 200 г/м², 3K, саржевое плетение (twill), эпоксидный аппрет, ширина 1000 мм. Это универсальный материал, который прощает ошибки, хорошо выглядит и не разоряет бюджет. А когда вы поймёте, что именно вам нужно - переходите к специализированным тканям под конкретные задачи.
