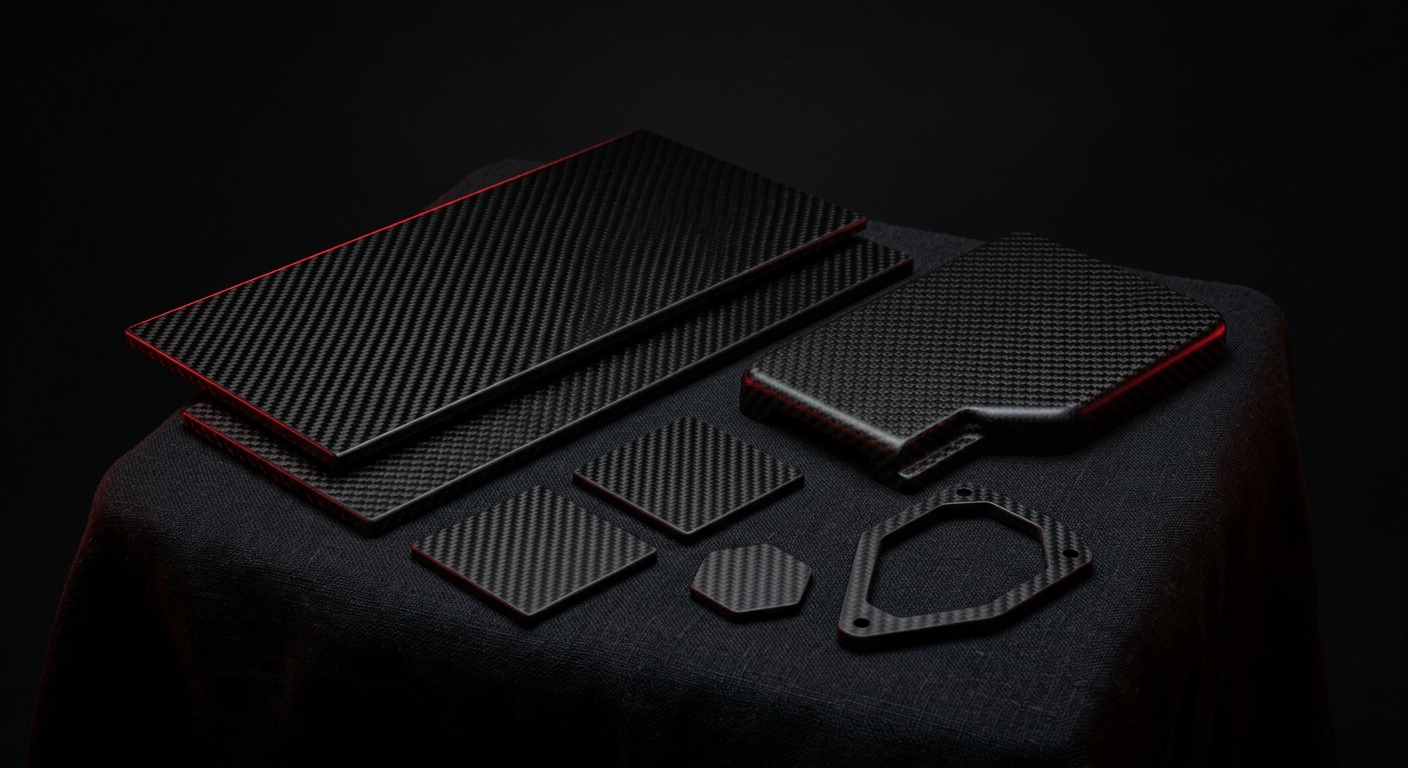

Простые изделия из карбона для новичка

Почему выбор первого изделия влияет на всё дальнейшее обучение

Первую деталь из карбона хочется выбрать посолиднее. Новичок смотрит на капот или корпус с глубокими карманами и думает, что на простой пластине учиться скучно. Я тоже когда-то начал с формы, которая была мне не по рукам: ткань поднялась во внутреннем углу, мешок натянулся мостом, смола скопилась у кромки, а после съёма под глянцем обнаружились сухие белёсые пятна. Материал ушёл в мусор, зато причина была ясна: я пытался освоить сразу слишком много операций.

Для первого прогона нужна небольшая форма с плавной поверхностью. На ней хорошо видно, как углеволокно держит направление плетения и сколько смолы забирает пакет. Отдельно заметны места, где вакуумный мешок прижал слабо. Если что-то пошло не так, дефект легко связать с конкретным действием. На капоте такой разбор превращается в гадание, потому что за один цикл там сходятся большая площадь, переменная кривизна, стыки ткани и длинная вакуумная линия.

Выбирайте проект, который можно повторить через день без новой закупки и недели подготовки. Два одинаковых лючка дадут больше пользы, чем один случайно удавшийся спойлер. Сначала мастер учится получать деталь без пор, складок, сухих зон и перекоса рисунка. Красивую сложную геометрию оставляем на тот момент, когда раскрой и замес уже не отнимают всё внимание, а вакуумный контур собирается привычно.

Как распознать простое изделие до начала работы

Простота детали видна не по названию, а по форме матрицы. Небольшая накладка с острым карманом порой труднее длинной панели с одним спокойным радиусом. Перед раскроем положите на матрицу кусок дешёвой ткани или плёнки и прижмите его ладонью. Если материал собирается в складки либо отходит от угла, для самого старта геометрия неудобная.

• Плавная поверхность. На плоскости или слабом изгибе углеткань ложится без борьбы. Для первой работы я выбираю радиусы, на которых сухой лоскут прижимается рукой по всей площади и не пружинит обратно.
• Открытые углы. Глубокий внутренний угол стягивает волокна к центру и поднимает края. Лучше взять форму без карманов, узких канавок, острых рёбер и обратных уклонов. Если угол всё же есть, радиус должен вмещать ткань без залома.
• Умеренный размер. Панель примерно 300 на 400 мм новичок успевает пропитать и закрыть мешком до заметного загустения состава. На метровой детали темп уже диктует смола, а человек начинает торопиться и пропускает утечки.
• Ровный фланец матрицы. Вокруг рабочей поверхности нужно место под герметизирующий жгут. Полоса шириной 70-100 мм сильно упрощает сборку мешка: жгут не попадает на изгиб, плёнка не тянет край детали.
• Одинаковая толщина пакета. Первое изделие выкладывайте без локальных утолщений и закладных. Тогда смола проходит предсказуемо, а после съёма проще сравнить толщину в центре и у кромки.

Есть простой цеховой тест. Сухая ткань легла на форму за пять минут и не пружинит обратно - деталь годится для тренировки. Если уже на примерке приходится бороться с каждым сантиметром, отложите эту матрицу. Карбон терпит аккуратную работу, но плохо прощает спешку.

Изделия, на которых удобно набивать руку

В небольших частных мастерских обычно начинают не с автомобильного кузова. Берут формы, которые можно подготовить утром, а вечером уже проверить вакуум и оставить пакет на отверждение. У каждой такой детали своя учебная задача.

• Плоская табличка или декоративная накладка. Здесь сразу видны перекос плетения, пузырь под первым слоем, сухой край и лишняя смола. Сделайте две пластины на одной матрице, но во второй работе сократите расход связующего и сравните массу после обрезки.
• Крышка с одним большим радиусом. Подойдёт простой лючок бензобака или неглубокая крышка корпуса. На плавном изгибе руки запоминают, как расправлять саржу от центра к краям и сохранять рисунок ровным.
• Прямая спойлер-губа. Длинная поверхность показывает, умеете ли вы сохранять направление волокон. Ещё она быстро выдаёт плохо уложенный мешок: складка плёнки оставляет след поперёк всей лицевой стороны.
• Плоская вставка в салон. Рамка или крышка ниши удобна для повторных прогонов. Пять одинаковых заготовок хорошо проверяют дисциплину: масса ткани, пропорция смеси, время сборки и показание манометра должны различаться совсем немного.
• Накладка на зеркало без глубокого подворота. Это уже работа с двойной кривизной, но ещё без тесных карманов. Такую форму стоит брать после пары ровных пластин, когда вакуумный контур собирается спокойно.

Не гонитесь за количеством разных проектов. Повтор одной и той же детали быстро показывает, не была ли первая удача случайной. Если одна накладка вышла чистой, а следующая покрылась порами, сравните записи: температуру в мастерской, время замеса, массу компонентов и показание манометра. Навык виден по повторяемости, а не по одной красивой детали.

Какие формы пока оставить на полке

Некоторые изделия выглядят понятными лишь на фотографии. Стоит положить ткань в матрицу, и работа резко усложняется. На старте я бы не тратил углеволокно на следующие варианты.

• Капот или большое крыло с рельефом. Площадь увеличивает расход смеси и длину вакуумного контура. Пока мастер закрывает дальний край, состав у точки старта уже густеет. Одна складка на лицевом слое портит заметный участок, а не маленькую накладку.
• Глубокий карман с острыми внутренними углами. Вакуум тянет мешок по кратчайшей линии. Если не заложить запас плёнки, она перекрывает угол мостом и не прижимает пакет. Под ним остаются воздух и непропитанные волокна.
• Деталь с резкой сменой толщины. Локальные усиления меняют скорость пропитки и отвод тепла при отверждении. Сначала научитесь собирать пакет постоянной толщины, потом добавляйте закладные и дополнительные слои.
• Цельный комплект обвеса. Для него нужны несколько матриц, большой стол, место для хранения и много расходников на каждый прогон. Ошибка в начале серии тянет за собой переделку соседних деталей и съедает бюджет до того, как мастер успеет набраться опыта.

Оценивать стоит весь маршрут ткани и мешка, а не лицевую картинку. Большая площадь сама по себе ещё не приговор, если поверхность почти плоская. Глубокий паз на маленькой крышке, наоборот, может остановить работу. Для первого месяца достаточно одного сложного признака: как только освоили его без брака в двух повторных деталях, добавляйте следующий.

Почему этап простых форм нельзя перескочить

Плоская панель кажется учебной игрушкой ровно до первой утечки. Насос гудит, стрелка манометра медленно ползёт обратно, а отверстие в мешке не видно. На простой матрице можно пройти жгут пальцами и проверить складки плёнки. За десять минут я обычно нахожу слабое место. На рельефной форме та же проверка занимает час, причём утечка часто прячется возле угла или под складкой.

Простая деталь разделяет процесс на понятные операции. Сначала вы проверяете подготовку матрицы и разделитель. Затем смотрите на раскрой и положение волокон. После закрытия мешка следите за пропиткой и герметичностью. У отверждённой детали оцениваете съём, кромку, толщину и лицевой слой. Если поверхность мутная, причина обычно видна по записям и следам на самой детали. Когда в одной форме собрано десять сложных переходов, установить источник брака гораздо труднее.

На своей первой панели я слишком долго размазывал смолу кистью. К моменту закрытия мешка смесь заметно нагрелась в стакане. Вязкий состав уже плохо проходил через пакет. Следующую заготовку я раскроил заранее и разложил расходники по порядку. На сборке выиграл около двадцати минут. Геометрия осталась той же, поэтому разницу дал именно порядок работы, а не удачное положение ткани.

Повторы вырабатывают спокойный темп. Руки уже знают, где лежат ножницы и сколько смеси входит в одну пластину. Запас плёнки у фланца тоже больше не приходится отмерять заново. В этот момент внимание освобождается для новой задачи: более тесного радиуса или дополнительного слоя. Так сложность растёт по одному параметру, и мастер понимает, за что отвечает каждый результат.

Материалы и инструменты для первых изделий

Мастерская для первых форм не требует дорогих установок: на старте нужны чистый стол, исправный насос, точные весы и расходники, которые вы успеете разложить до замеса. Покупка случайных остатков часто обходится дороже: неизвестная ткань расползается по кромке, а старая смола густеет раньше указанного времени.

• Углеткань саржевого плетения 200-240 г/м². Такое углеволокно легко сдвигается по диагонали и спокойно ложится на большой радиус. Для лицевого слоя отрежьте полотно с запасом 30-50 мм и сразу отметьте направление основы малярной лентой.
• Эпоксидная смола с рабочим окном 30-40 минут или дольше. Для учебных деталей мы берём EPOXOR. Важнее не название на канистре, а чистая тара, точные весы, температура компонентов и соблюдение инструкции производителя.
• Разделитель под материал матрицы. Нанесите на гладкую оснастку несколько тонких слоёв воска или подходящий жидкий состав. Каждый слой располировывайте отдельно. Толстая непросохшая плёнка оставляет разводы и не спасает от прилипания.
• Вакуумная система. Перед работой закройте вход насоса и проверьте по манометру, какое разрежение держат шланги. Для небольшой панели герметичность контура важнее мощности насоса: дырку в мешке он не исправит.
• Вакуумные расходники. Нарежьте плёнку и жгут до смешивания смолы. Для мокрой выкладки понадобятся отрывная ткань и впитывающий материал, а для инфузии ещё сетка и линии подачи. Их края не должны попадать под герметик.
• Простая матрица с широким фланцем. Для плоской заготовки годится подготовленное стекло или гладкий пластик. Проверьте кромки ладонью: заусенец легко прокалывает плёнку, когда вакуум прижимает её к столу.

Добавьте нитриловые перчатки, очки, респиратор с подходящими фильтрами и закрытую рабочую одежду. Не смывайте смолу с кожи растворителем: сначала снимите загрязнение сухой салфеткой, затем вымойте руки водой с мылом. Шлифуйте композит с пылеудалением, потому что мелкая угольная пыль разлетается по всей мастерской и проводит электричество.

На первую закупку берите материал с запасом на пару повторов одной формы, а не коллекцию тканей разной плотности. Один знакомый пакет проще настроить. После пяти прогонов вы уже увидите реальный расход и поймёте скорость своей смолы. Тогда станет ясно, нужен ли второй насос, новый стол, запасной ресивер или оснастка другого размера.

Рабочий план на первые пять недель

Календарь нужен не ради галочек. Он удерживает новичка от привычного скачка к большой детали после одного удачного съёма. Если на этапе появились поры или вакуум падает после отключения насоса, неделю лучше повторить. Дата в плане ничего не значит, пока процесс не стал воспроизводимым.

• Неделя 1: две плоские пластины. Подготовьте одну матрицу и сделайте два одинаковых пакета. Запишите массу сухой ткани, массу замеса, остаток в стакане и вес готовой детали. После обрезки сравните поверхность и толщину по краям.
• Неделя 2: повтор без спешки. Снова используйте ту же форму, но соберите весь сухой пакет заранее. Цель этого прогона - закрыть мешок быстрее и удержать показание манометра после пережатия линии. Любую утечку найдите до того, как смесь начнёт густеть.
• Неделя 3: крышка с плавным изгибом. Сделайте бумажную выкройку и проверьте её дешёвой тканью. Карбон режьте только после примерки. Следите за рисунком саржи: перекос хорошо показывает участок, где вы растянули полотно сильнее соседнего.
• Недели 4-5: длинная накладка или простая губа. Здесь контролируйте положение ткани по всей длине и запас мешка у торцов. Повторите деталь минимум дважды. Второй экземпляр должен выйти без новых дефектов и с близкой массой.

После каждого съёма тратьте десять минут на журнал. Достаточно указать температуру воздуха, номер партии смолы, пропорцию, длительность замеса, время до включения насоса и величину разрежения. Рядом отметьте дефекты и приложите фотографию. Через месяц эта тетрадь подскажет больше, чем память, потому что похожие белёсые пятна появляются по разным причинам.

К следующей ступени переходите после двух чистых повторов. Чистой я называю деталь без открытых пор, сухих волокон, складок и заметного отслоения у кромки. Мелкая царапина после обрезки сюда не относится: это отдельный навык финишной обработки, а не ошибка выкладки.

Ошибки, которые встречаются даже на плоскости

Простая форма снижает цену ошибки, но не отменяет технологию. Большинство первых неудач связано с подготовкой, а не с самим карбоном. До включения насоса я ещё раз прохожу весь пакет по порядку.

• Слабый разделительный слой. Один быстрый проход воском по новой матрице часто заканчивается прилипшей деталью. Очистите поверхность и подготовьте её по инструкции к выбранному составу. Выдержите все паузы, затем располируйте слой чистой салфеткой. След от пальца на фланце лучше убрать до выкладки.
• Пропорция смеси на глаз. Лишний отвердитель меняет ход реакции. После такого замеса матрица композита может остаться хрупкой или липкой. Поставьте стакан на весы и обнулите тару. Обе массы запишите в журнал.
• Долгий замес в глубоком стакане. Большой объём быстро нагревается сам от себя. Размешайте компоненты по стенкам и дну, затем перелейте смесь в широкую ёмкость. Тонкий слой медленнее набирает температуру и оставляет больше рабочего времени.
• Мост из вакуумной плёнки. Натянутая плёнка касается вершин, но висит над углом. Заложите свободную складку и рукой направьте её в радиус, пока насос ещё только набирает разрежение. После полного обжатия передвинуть плёнку почти невозможно.
• Утечка, которую решили переждать. Постоянно работающий насос маскирует негерметичный мешок. Пережмите линию и следите за стрелкой несколько минут. Если давление уходит, пройдите жгут, ввод шланга, углы фланца и складки; только после этого оставляйте пакет на отверждение.

Не шлифуйте дефект до тех пор, пока не поняли его глубину. Поверхностный пузырь иногда уходит после аккуратной обработки и нового слоя покрытия. Сухой участок внутри несущего пакета шлифовкой не исправить: волокна там не связаны смолой, поэтому такую деталь переделываем. На маленькой панели такой вывод стоит недорого, поэтому учебные образцы полезно разрезать и посмотреть сечение.

Переход к сложной геометрии без лотереи

Пять или семь удачных изделий подряд ещё не делают новичка мастером, но дают базу для следующего шага. Усложняйте один параметр за цикл. Сначала возьмите большую площадь при прежней кривизне. В следующей работе сохраните размер, но добавьте один тесный радиус. Если одновременно увеличить форму, изменить схему слоёв, поставить закладную и впервые запустить инфузию, при браке вы не поймёте причину.

Перед дорогой тканью проведите сухую репетицию. Разложите выкройки и соберите мешок без смолы. Затем включите насос. По отпечатку плёнки сразу видны мосты и места, где складка давит на лицевой слой. Инфузия требует отдельной проверки: оцените герметичность и положение линий, а на недорогом пробном пакете посмотрите, как пойдёт фронт смолы.

К матрице диффузора стоит переходить после деталей с вытянутой формой и несколькими спокойными радиусами. Его каналы образуют внутренние углы, а широкая полка требует ровного фронта смолы. Сначала отработайте похожий фрагмент в уменьшенном масштабе. Небольшой тестовый кусок покажет, где ткань тянется и сколько запаса мешка просит каждый канал.

Наставник на этом этапе полезен как вторая пара глаз. Он заметит неверный раскрой или опасную складку до замеса, когда исправление ещё ничего не стоит. В мастерской CarbonCoach в Жуковском мы именно так разбираем переход. Сначала смотрим готовые образцы и журнал прогонов. Следующую форму выбираем по тому, какие дефекты ещё остались, а не по желанию скорее взяться за капот.

Итог: какая деталь должна выйти первой

Хороший стартовый проект помещается на обычном столе и имеет широкий фланец. Сухая ткань ложится на него без надрезов в десяти местах. Для такой работы хватает одного знакомого вида углеткани и смолы с рабочим окном около сорока минут. После съёма мастер видит каждый дефект и может разрезать образец. Следующий прогон он делает на той же матрице.

Начните с плоской накладки, затем возьмите крышку с большим радиусом. Сделайте каждую форму хотя бы два раза и записывайте параметры цикла. Когда второй экземпляр выходит без сухих зон, открытых пор, складок и отслоений, добавляйте одну новую трудность. Такой порядок бережёт материал и даёт навык, который переносится на крупные автомобильные детали.
