Почему карбон стал основным материалом для гоночных и FPV-дронов: вес, жёсткость, виброустойчивость. Как выбрать карбон для рамы, какие толщины и плетения используют пилоты.

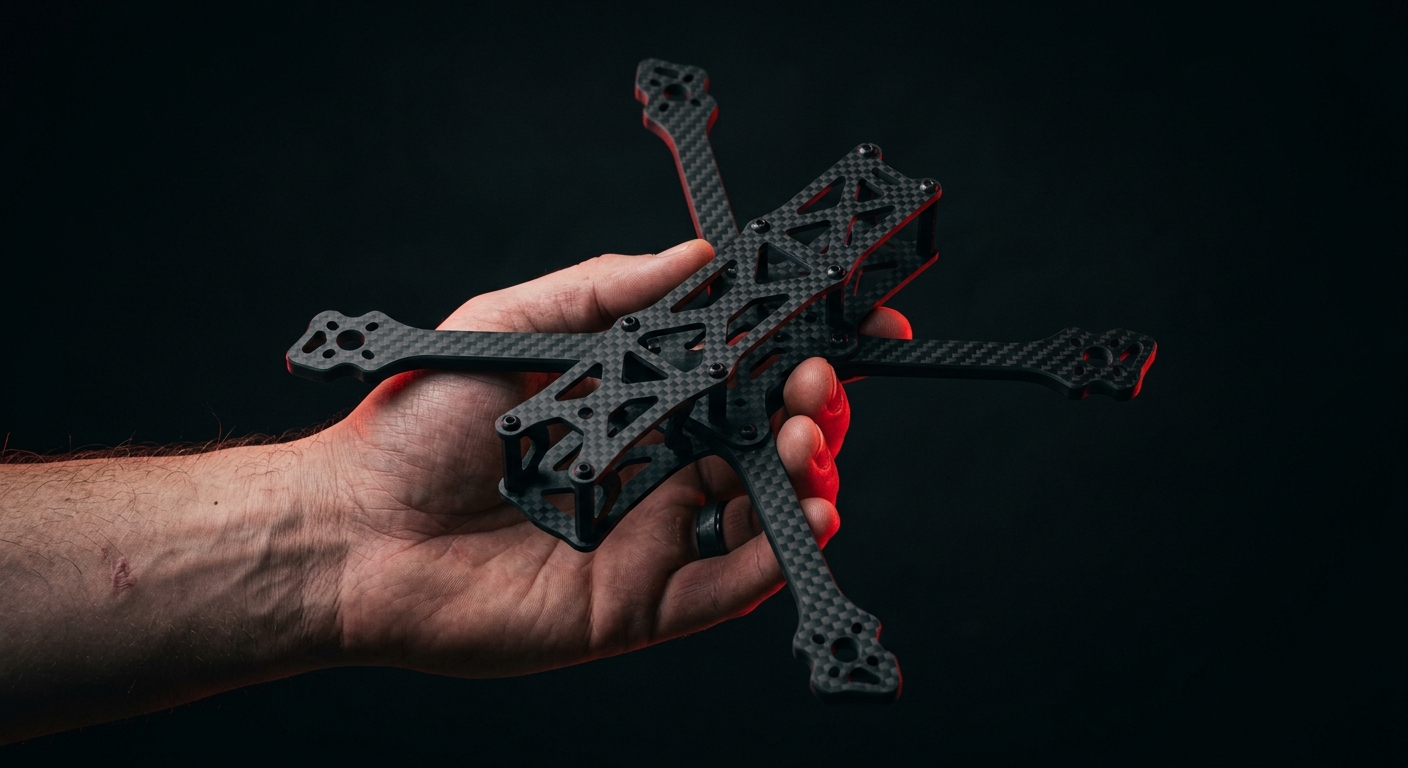

Если вы когда-нибудь держали в руках раму гоночного FPV-дрона, вы знаете этот звук - звонкий щелчок жёсткой карбоновой пластины. Карбон в дрон-индустрии - это не опция и не апгрейд. Это стандарт. С 2015 года, когда начался бум FPV-гонок, углепластик вытеснил все альтернативные материалы: алюминий, стеклотекстолит, фанеру и 3D-печатный пластик. Сегодня 95% рам для дронов класса 3-7 дюймов делаются из карбона. Почему так вышло и что нужно знать о карбоне пилоту и производителю - разбираем в этой статье.

Почему именно карбон: физика полёта

Дрон - это летательный аппарат, для которого вес важнее, чем для автомобиля или лодки. Каждый лишний грамм на раме - это минус секунды полётного времени, минус манёвренность, плюс нагрузка на моторы и аккумулятор. При этом рама должна быть жёсткой: вибрации от моторов передаются на полётный контроллер, и если рама «гуляет», контроллер начинает бороться с несуществующими отклонениями - дрон теряет стабильность.

Карбон решает обе задачи одновременно. Сравним с альтернативами:

• Алюминий. Прочный, но тяжёлый (плотность 2,7 г/см³ против 1,5 г/см³ у карбона). Рама из алюминия того же размера весит в 1,8 раза больше. Кроме того, алюминий гнётся при ударе и не восстанавливает форму - рама «ведёт».
• Стеклотекстолит (G10/FR4). Дешёвый, но в 2-3 раза менее жёсткий, чем карбон. На высоких оборотах рама из стеклотекстолита резонирует - дрон «звенит» и плохо управляется.
• 3D-печатный пластик (PLA, PETG, нейлон). Слишком гибкий. Даже нейлон с углеволокном не дотягивает до жёсткости монолитного карбонового листа. Печатные рамы используют только для микро-дронов (Tiny Whoop), где нагрузки минимальны.

Карбоновая пластина толщиной 3 мм имеет модуль упругости около 50-60 ГПа - это в 3 раза выше, чем у алюминия, при вдвое меньшем весе. Именно это сочетание жёсткости и лёгкости сделало карбон безальтернативным материалом для FPV.

Как делают карбоновые рамы: от листа до готовой детали

В отличие от автомобильных деталей, которые формуются в матрицах, рамы для дронов делают по другой технологии - фрезерование из листового карбона. Это принципиально другой подход, и его стоит понимать.

Листовой карбон - это готовый ламинат: несколько слоёв углеткани, пропитанных эпоксидной смолой и спрессованных в плоский лист под давлением и нагревом. Такие листы производят на специализированных предприятиях; самые известные бренды - Toray (Япония), SGL (Германия), а также китайские производители, чья продукция доминирует на рынке FPV-рам.

Процесс изготовления рамы выглядит так:

1. Проектирование в CAD. Рама проектируется в программе (Fusion 360, SolidWorks, FreeCAD). Учитывается расположение моторов, полётного контроллера, камеры, аккумулятора.
2. Раскрой на ЧПУ. Лист карбона фрезеруется на станке с ЧПУ. Используются твёрдосплавные фрезы с алмазным покрытием - карбон быстро изнашивает обычный инструмент.
3. Снятие фасок. Острые кромки после фрезеровки притупляются - вручную надфилем или на шлифовальном станке.
4. Контроль качества. Проверяется геометрия, отсутствие расслоений по кромкам, качество поверхности.

Важный момент: при фрезеровке карбона образуется мелкая токопроводящая пыль, которая может замкнуть электронику. Поэтому производство рам всегда ведётся с вытяжкой и в отдельном от сборки электроники помещении.

Толщина пластин: что для чего

Толщина карбоновой пластины для рамы - это компромисс между весом и прочностью. Стандартные толщины в FPV-индустрии:

• 1,5-2 мм - микро-дроны (2-3 дюйма), лёгкие детали, крышки, держатели камеры. Вес такой пластины - около 2,2-3,0 кг/м².
• 3 мм - стандарт для 5-дюймовых гоночных дронов. Баланс веса и прочности. Большинство классических рам (ImpulseRC Apex, TBS Source One, Armattan Marmotte) используют именно 3 мм на лучах.
• 4 мм - усиленные рамы для фристайла, где важна живучесть при крашах. Также используется на 7-дюймовых лонг-рейндж дронах.
• 5-6 мм - тяжёлые рамы для кинематографических дронов (X8, cinelifter), которые несут камеру RED или Blackmagic.

Правило большого пальца: толщина луча в миллиметрах примерно равна диаметру пропеллера в дюймах, делённому на два. Для 5-дюймового дрона - 2,5-3 мм. Для 7-дюймового - 3,5-4 мм. Для 10-дюймового - 5 мм.

Плетение и качество: что скрывается за «3K twill»

На рынке FPV-рам вы постоянно видите маркировку вроде «3K twill carbon» или «UD carbon». Что это значит?

• 3K - количество филаментов в одном жгуте (3 000 нитей). Это стандарт для FPV-рам. 1K (1 000 нитей) - более дорогой и эстетичный, используется редко. 6K и 12K - более грубые, применяются в толстых пластинах.
• Twill (саржевое плетение). Характерный «ёлочный» рисунок. Хорошо драпируется, эстетично выглядит. Стандарт для FPV.
• Plain (полотняное плетение). Простое перекрестие «через одно». Более стабильное, но хуже драпируется. Используется реже.
• UD (unidirectional). Все волокна направлены в одну сторону. Максимальная жёсткость вдоль волокон, но минимальная - поперёк. В рамах используется редко, чаще в автомобильных деталях.

Качество карбоновой пластины определяется не только типом плетения, но и качеством пропитки. Хорошая пластина не имеет сухих зон, пузырей и расслоений. На срезе после фрезеровки должен быть виден плотный, однородный ламинат без пор. Если на срезе видны белые пятна или пустоты - это признак недопропитки, такая рама сломается при первом серьёзном ударе.

Почему карбоновые рамы ломаются и как с этим бороться

Карбон - хрупкий материал в том смысле, что он не деформируется пластически перед разрушением, как алюминий. Алюминиевая деталь при ударе гнётся - вы видите деформацию и можете заменить деталь до полного разрушения. Карбоновая деталь держит нагрузку до определённого предела, а потом ломается сразу и без предупреждения.

Основные причины поломок карбоновых рам:

• Концентрация напряжений в острых углах. Если в дизайне рамы есть внутренний угол 90° без скругления - там гарантированно пойдёт трещина. Правило: радиус скругления внутренних углов должен быть не менее 3-4 мм для 3-мм пластины.
• Расслоение от удара. При ударе о бетон или асфальт слои карбона могут разойтись - особенно если пластина была плохо пропитана. Внешне это выглядит как побеление материала.
• Усталость. После сотен циклов вибрации от моторов в карбоне накапливаются микротрещины. Для гоночного дрона это редкость - раньше он разбивается о препятствие. Но для лонг-рейндж дронов, которые летают годами, это актуально.

Как продлить жизнь раме:

• Используйте рамы с плавными обводами и скруглёнными внутренними углами.
• После серьёзного краша осматривайте лучи на предмет побеления - это признак расслоения.
• Не перетягивайте винты - карбон работает на смятие, избыточный момент затяжки создаёт концентраторы напряжений.
• Используйте алюминиевые или стальные шайбы под винты - они распределяют нагрузку.

Карбон в коммерческих дронах: DJI, Autel, Skydio

Если FPV-дроны используют фрезерованные пластины, то в потребительских дронах (DJI Mavic, Autel Evo, Skydio) карбон применяется иначе. Здесь в ходу композитные оболочки: тонкая карбоновая ткань формуется в матрице и интегрируется в пластиковый корпус. Это даёт жёсткость при минимальном весе, но не требует дорогой фрезеровки.

В промышленных дронах (DJI Agras, сельскохозяйственные коптеры) карбон используется для несущих элементов рамы - труб и профилей. Здесь применяются карбоновые трубки круглого и прямоугольного сечения, часто с намоткой (filament winding).

Можно ли сделать карбоновую раму самому

Короткий ответ: да, но есть нюансы. Есть два пути:

Путь 1: фрезеровка из готового листа. Вы покупаете лист карбона нужной толщины (1 500-3 000 ₽ за лист 200×300 мм), проектируете раму в CAD и отдаёте на фрезеровку в ЧПУ-сервис (1 000-3 000 ₽ за раскрой). Плюсы: быстро, точно, профессиональный результат. Минусы: нужен доступ к ЧПУ, карбоновая пыль опасна для здоровья и электроники.

Путь 2: формование в матрице. Вы делаете матрицу (напечатать на 3D-принтере или фрезеровать), укладываете углеткань и формуете деталь методом вакуумной инфузии или препрега. Плюсы: можно делать сложную 3D-геометрию (обтекатели, корпуса), а не только плоские детали. Минусы: дольше, дороже, требует опыта.

Для 90% задач в FPV достаточно фрезерованных плоских деталей. Формование в матрице имеет смысл для корпусов, обтекателей и уникальных дизайнов, где плоскими пластинами не обойтись.

Будущее карбона в дрон-индустрии

Дрон-индустрия растёт на 15-20% в год, и карбон остаётся её основным конструкционным материалом. Но появляются и альтернативы: биокомпозиты (лён с эпоксидной смолой), термопластичные композиты (углеволокно с полипропиленовой матрицей), которые можно перерабатывать. Пока они уступают карбону по жёсткости, но выигрывают по экологичности и стоимости.

Ещё один тренд - интеграция электроники в композитную структуру. Представьте раму, внутри которой проложены токопроводящие дорожки, а антенна интегрирована в слои карбона. Это не фантастика - такие решения уже тестируются в военных и промышленных дронах.

Но для массового FPV-рынка карбон останется стандартом ещё как минимум 5-10 лет. Слишком удачно соотношение цены, веса и жёсткости.

Выводы

Карбон стал стандартом в дрон-индустрии не потому, что это модно, а потому что физику не обманешь. Ни один другой доступный материал не даёт такого сочетания жёсткости и лёгкости. Для FPV-пилота это означает дрон, который лучше управляется, дольше летает и выживает в крашах, которые превратили бы алюминиевую раму в груду металлолома.

Если вы хотите делать рамы для дронов - начните с фрезеровки из готового листа. Это быстрый вход с минимальными затратами. А когда захотите выйти за пределы плоских деталей - приходите на курс CarbonCoach, где мы учим формованию карбона в матрицах: от 3D-модели до готовой детали.
